ホームチューニング > メーターBLITZ FLD METER (FLASH LED DRIVE) φ74 アナログ&デジタルメーター
商品詳細

BLITZ FLD METER (FLASH LED DRIVE) φ74 アナログ&デジタルメーター[AB102220003]

販売価格: 6,000円~40,000円 (税別)
定価: 6,000円~40,000円
オプションにより価格が変わる場合もあります。
本体・オプション:
数量:

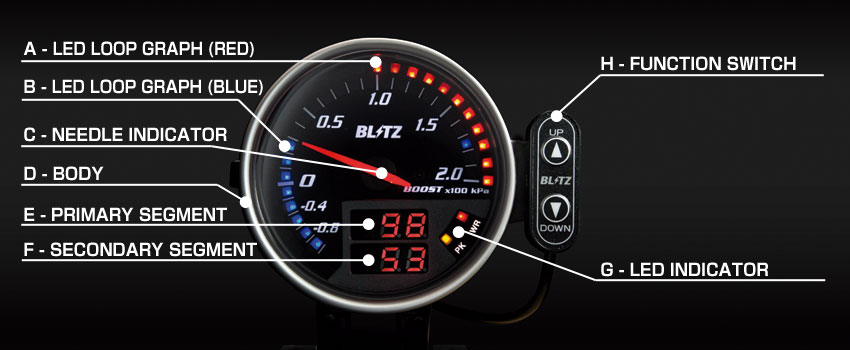

A - LED LOOP GRAPH (レッド)B - LED LOOP GRAPH (ブルー)C - NEEDLE INDICATORD - BODY
ワーニングゾーンを設定可能。
ワーニングゾーンに突入すると、
レッドLEDが点滅します。
ブルーLEDが指針に連動して
サークル状に点灯します。
また、ピーク値をホールドする機能も
備えています。
ブリッツのメーターシリーズで
定評のある深紅の指針を採用。
質感の高いアルミベゼル・
アルミケースを採用。
視認性とデザイン性を兼ね備える
φ74専用サイズを採用。
E - PRIMARY SEGMENTF - SECONDARY SEGMENTG - LED INDICATORH - FUNCTION SWITCH
第1セグメント表示部。
OBDや外部センサーからの情報を
3ケタの数字で表示します。
第2セグメント表示部。
OBDや外部センサーからの情報を
3ケタの数字で表示します。
ピークやワーニングの状態を
LEDで表示します。

ピークやワーニングなどの設定を
行うスイッチです。
ホルダーの左右、どちらにでも
装着可能です。



故障診断コネクター(OBD II)へ接続するだけで、ブースト圧・エンジン回転数のほか、車速・水温・スロットル開度などを3項目同時表示可能な、全く新しいアナログ&デジタルメーター 。
※表示項目は車種ごとに異なります。詳しくは適合表をご参照ください。
指針と連動してBLUE LEDがサークル状に発光する、「LED LOOP GRAPH」を搭載。
RED LEDで、ワーニングゾーンの設定とワーニング表示が可能。
ボディーサイズは視認性とデザイン性を兼ね備えた、新開発φ74サイズを採用。専用ホルダー、ファンクションスイッチも付属。
LIVE UNITの採用で、別途センサーの外部入力やSDメーターへの出力など優れた拡張性を実現。
ヤード・ポンド法とメートル法の切り替えや、イルミネーション減光機能(要配線)も搭載。
レクサス/トヨタ専用のハイブリッド車向けの通信を搭載したモデルを用意。
バッテリーやモーターに関連する専用項目を表示可能。
スズキCAN通信を搭載したモデルを用意。
2008年以降のスズキ車を中心とした車両に対応。
一部レクサス/トヨタ/スバル系の車種で、エンジン油温が表示可能なモデルを用意。センサー不要で、エンジン油温が表示可能。
OBDIIコネクタ非装着や、すでにOBDコネクタを利用している車種向けのイグニッション電源接続タイプを用意。センサーの追加で最大3つのセンサー情報を1つのメーターで表示可能。
別売ハーネスを併用することで、旧日産車タイプのコネクターにも対応。



※本製品は「IGN接続タイプ」を除き、他のOBDコネクター利用製品
( Smart-B.R.A.I.N. / Touch-B.R.A.I.N. / R-VIT i-Color FLASH )との同時利用はできません。
※本製品はノーマルECU車両を前提として製作されております。社外ECUやサブコン、ECU書き換えによるチューニング(弊社B-EMU含む)を施された
車両の場合、製品が正常に動作しない場合があります。86/BRZ用B-EMUについては正常動作確認済みです。



■FLD METER BOOST / TACHO ラインアップ
FLD METER BOOSTFLD METER TACHO
商品名
(Product Name)
仕様
(Spec)
備考
(Remarks)
本体価格
(MSRP)

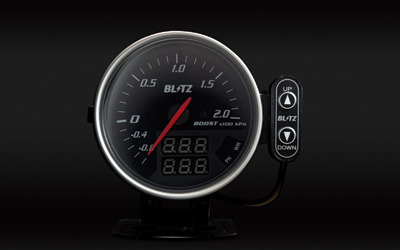

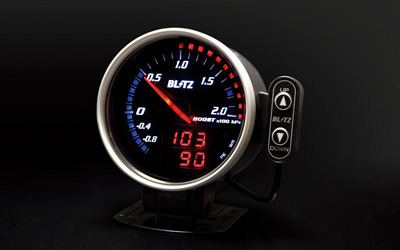

FLD METER BOOST (ブーストセンサー無)
ブースト面盤 φ74
-0.99〜2.0 ×100kPa

・OBD接続で「ブースト圧」が取得できる車種向け

¥38,000
FLD METER BOOST (ブーストセンサー有)
ブースト面盤 φ74
-0.99〜2.0 ×100kPa
ブーストセンサー付属
OBD接続で「ブースト圧」が
取得できない車種向け
・付属のセンサー取付が必要
¥40,000

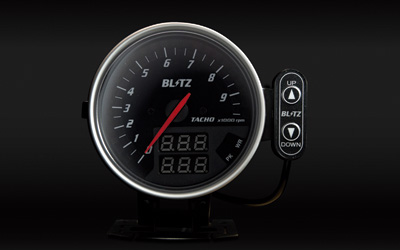

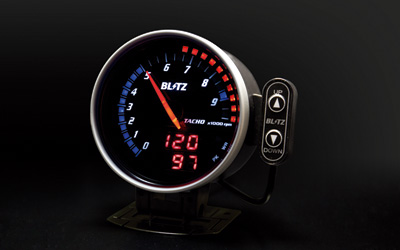

FLD METER TACHOエンジン回転面盤 φ74
0〜9990rpm
 ¥38,000
FLD METER BOOST (IGN接続タイプ) センサー付ブースト面盤 φ74
-0.99〜2.0 ×100kPa
ブーストセンサー付属
・表示には電源と付属の
センサー取付が必要
BOOST以外のセンサーは
別途購入が必要
¥40,000
FLD METER TACHO (IGN接続タイプ)エンジン回転面盤 φ74
0〜9990rpm
・表示には電源と回転信号
の接続が必要
回転信号以外のセンサーは
別途購入が必要
¥38,000



■FLD METER システム概要
A - 故障診断コネクターB - FLD METERC - LIVE UNIT
車両の「故障診断コネクター(OBD II)」に接続し、
車両情報を取得します。
電源などの接続は必要ありません。
※一部のCAN通信車両のみ。
FLD METER本体には、専用ホルダー・
ファンクションスイッチが付属しています。
FLD METERの設定や、外部センサーの入力、
SDメーターへの出力を管理する集中ユニットです。
D - 外部センサー入力
(オプション)
E - RACING METER SD接続
(オプション)


OBD通信では取得できない情報を最大4系統
入力可能です。詳しくはこちらをご覧ください。

※接続できるのは、「BOOST SENSER」×1系統、
「TEMP SENSOR」×1系統、「PRESS SENSOR」
×1系統、「A/F BOX III」×1系統の計4系統です。
(TEMP SENSOR×2系統などは接続できません)

OBDで取得した情報を利用して、RACING METER
SD(別売)を動作させることが可能です。
詳しくはこちらをご覧ください。

※接続できるのは「BOOSTかVACUUM」×1台、
「TEMP」×1台、「TACHO」×1台の計3台までです。
(「TEMP」×2台などは接続できません)






■FLD METER BOOST / TACHO (OBD接続タイプ)

FLD METER BOOST / TACHOでは、故障診断コネクターに接続するだけで、OBD通信より下記の項目を取得・表示できます。1つのメーターに、3項目まで情報を同時表示することができます。

通常モデル(15200/15201/15202)で一般的な各自動車メーカーのOBD通信に対応するほか、トヨタ/レクサス/スバルの一部車種でエンジン油温が取得・表示可能な「E/G油温タイプ」、最新のMH23/34系ワゴンR、ZC32Sスイフトスポーツ、ハスラーなど2008年以降登場のスズキ車の情報表示が可能な「SUZUKI CANタイプ」もラインアップしています。
故障診断コネクターBOOSTTACHO
NEEDLE INDICATOR
(メイン指針)
ブースト圧 ※1エンジン回転数
PRIMARY SEGMENT
(第1セグメント)
エンジン回転数、車速、水温、スロットル開度、
エンジン油温 ※2
SECONDARY SEGMENT
(第2セグメント)
※1 「BOOST(ブーストセンサー付)」をお求めで、OBD通信よりブースト圧が取得できない場合は、車両へ「BOOST SENSOR」のお取付が必要になります。
※2 エンジン油温の表示は、レクサス/トヨタ/スバルの一部車種で、かつ「E/G油温タイプ」をご利用の場合に限ります。

また、別売のセンサーを接続することで、下記の項目も表示可能になります。
外部センサー入力BOOSTTACHO
NEEDLE INDICATOR
(メイン指針)
BOOST SENSOR(ブースト圧) ※3-
PRIMARY SEGMENT
(第1セグメント)
BOOST SENSOR(ブースト圧)※3、TEMP SENSOR(水温・油温)、
PRESS SENSOR(油圧・燃圧)
SECONDARY SEGMENT
(第2セグメント)
※3 「BOOST(ブーストセンサー付き)」をご利用の場合は、すでにセンサーを接続しているため追加接続はできません。

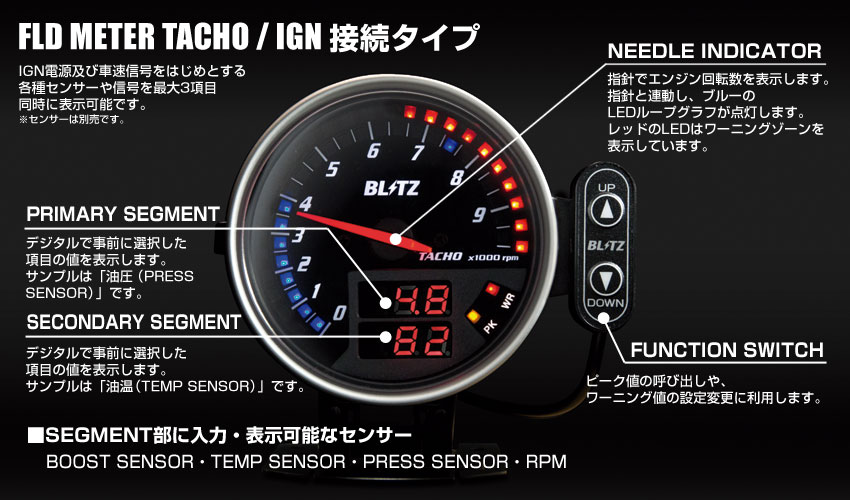

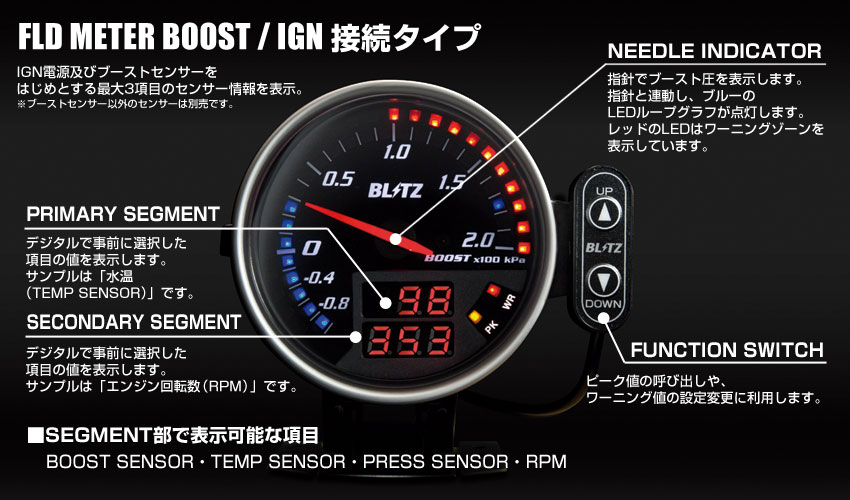

■FLD METER BOOST / TACHO (IGN接続タイプ)

FLD METER BOOST / TACHO (IGN接続タイプ)は、故障診断コネクターが存在しない・対応しない車両
もしくは、すでにコネクターを利用している車両などに、電源及び各センサーや信号を接続して情報表示するタイプのメーターです。
センサーを接続する事で、下記の項目を取得・表示できます。1つのメーターに、3項目まで情報を同時表示することができます。
センサー/信号 接続BOOSTTACHO
NEEDLE INDICATOR
(メイン指針)
ブースト圧
(付属センサーで入力)
エンジン回転数
(付属の線へ信号を入力)
PRIMARY SEGMENT
(第1セグメント)
BOOST SENSOR(ブースト圧)、TEMP SENSOR(水温・油温)、
PRESS SENSOR(油圧・燃圧)、RPM(エンジン回転)
SECONDARY SEGMENT
(第2セグメント)



■外部センサーの接続で表示項目を拡張!

FLD METERはOBD通信より得られる情報だけではなく、外部センサーを装着することで、さらに表示項目を拡張することが可能です。
OBD通信より取得できない情報であっても、下記センサーを取り付け・入力することで、統合的な表示が可能になります。

対応センサー ※1
BOOST SENSOR SETTEMP SENSOR SETPRESS SENSOR SET

ブースト圧・インマニ圧
(「ブーストセンサー付」には付属)

水温・油温 等油圧・燃圧 等

入力可能 1系統

入力可能 1系統入力可能 1系統

※1 センサーは全てのLIVE UNITに接続が可能ですが、メーターの種類によっては表示できない場合もございますので、対応状況をご確認ください。

商品詳細
備考:※こちらの商品は、取り寄せ商品となります。
